Wie wählen Sie den richtigen Radialventilator vom Typ D für Ihr industrielles Lüftungssystem aus?

Bei der Auswahl der richtigen industriellen Lüftungsgeräte geht es nicht nur um die Auswahl eines Ventilators mit ausreichendem Luftstrom. Die falsche Ventilatorauswahl kann zu übermäßigem Energieverbrauch, instabilem Betrieb, höheren Wartungskosten und sogar Produktionsproblemen führen. Unter den verschiedenen industriellen Lüftungslösungen hat sich der Radialventilator vom Typ D zu einer beliebten Wahl für Anwendungen entwickelt, die einen zuverlässigen Luftstrom, hohe Druckleistung und kontinuierlichen Betrieb erfordern.

Allerdings stehen viele Ingenieure und Einkaufsmanager immer noch vor der Herausforderung, das richtige Modell auszuwählen. Faktoren wie Luftstromvolumen, statischer Druck, Betriebsumgebung, Temperatur und Systemwiderstand beeinflussen alle die endgültige Entscheidung. In diesem Leitfaden wird erklärt, wie Sie auf der Grundlage praktischer technischer Überlegungen und realer Anwendungserfahrungen einen geeigneten Radialventilator vom Typ D auswählen.

Was ist ein Radialventilator vom Typ D und wo wird er eingesetzt?

Ein Radialventilator vom Typ D ist ein Industrieventilator, der Luft oder Gas durch ein Lüftungssystem bewegt, indem er Rotationsenergie in Luftstromdruck umwandelt. Im Vergleich zu Standard-Lüftungsventilatoren ist er in der Regel für Anwendungen konzipiert, die eine stabile Druckabgabe und zuverlässige Leistung unter anspruchsvollen Bedingungen erfordern.

In Industrieanlagen wird der Radialventilator vom Typ D häufig in HLK-Systemen, Produktionsanlagen, Staubsammelsystemen, Kesselbelüftung, chemischen Verarbeitungsanlagen und großen Gewerbegebäuden eingesetzt. Aufgrund seiner Fähigkeit, den höheren Widerstand von Kanalsystemen zu bewältigen, eignet es sich für komplexe Luftbewegungsanwendungen.

Beispielsweise hat eine metallverarbeitende Fabrik in Südostasien ihr Werkstattlüftungssystem modernisiert, indem sie mehrere Standardventilatoren durch einen Radialventilator vom Typ D ersetzt hat. Durch die Anpassung der Luftstromkapazität und der Druckstufe entsprechend dem Kanalwiderstand konnte das Werk eine stabilere Belüftungsleistung erzielen und unerwartete Ausfallzeiten aufgrund unzureichender Luftzirkulation reduzieren.

Schritt 1: Berechnen Sie den erforderlichen Luftstrom und Druck vor der Auswahl

Einer der wichtigsten Schritte bei der Auswahl eines Lüfters ist das Verständnis der tatsächlichen Systemanforderungen. Viele Käufer konzentrieren sich nur auf die Lüfterleistung oder die Motorgröße, aber Luftstrom und Druck sind die eigentlichen Leistungsindikatoren.

Vor der Auswahl eines Radialventilators vom Typ D sollten Ingenieure Folgendes prüfen:

Erforderliches Luftvolumen (m³/h oder CFM)

Gesamtdruckverlust des Systems (Pa)

Kanallänge und Design

Anzahl der Biegungen und Filter

Betriebstemperatur

Installationsumgebung

Beispielsweise erforderte ein Staubsammelprojekt einen Luftstrom von 25.000 m³/h mit einem Druckbedarf von 1800 Pa. Anstatt willkürlich einen größeren Motor auszuwählen, berechnete das Ingenieurteam den gesamten Systemwiderstand und wählte einen richtig abgestimmten Radialventilator vom Typ D aus. Dadurch wurde unnötige Energieverschwendung durch überdimensionierte Geräte vermieden.

Eine richtig berechnete Lüfterauswahl stellt sicher, dass das Gerät nahe seinem besten Effizienzpunkt arbeitet, was sowohl Leistung als auch Lebensdauer verbessert.

Schritt 2: Berücksichtigen Sie die Betriebsbedingungen und die Anwendungsumgebung

Industrielle Umgebungen sind oft komplizierter als Standardlüftungsanwendungen. Temperatur, Luftfeuchtigkeit, Staubkonzentration und korrosive Gase können sich direkt auf die Lüfterleistung auswirken.

Bei der Auswahl eines Radialventilators vom Typ D sollten Käufer Folgendes beachten:

Lufttemperaturbereich

Materialbedarf

Staub- oder Partikelbedingungen

Korrosionsbeständigkeit

Kontinuierlicher oder intermittierender Betrieb

Beispielsweise kann es in einer Hochtemperatur-Fertigungsanlage bei einem Standardlüfter zu einer verkürzten Lagerlebensdauer und einer Motorüberhitzung kommen. Durch die Wahl eines speziell konfigurierten Radialventilators vom Typ D mit geeigneten Materialien und Kühllösungen konnte das Unternehmen die Gerätezuverlässigkeit verbessern und die Wartungsintervalle verlängern.

Der Schlüssel liegt nicht einfach in der Wahl des leistungsstärksten Ventilators, sondern in der Auswahl eines Modells, das auf die tatsächliche Arbeitsumgebung zugeschnitten ist.

Schritt 3: Bewerten Sie die Energieeffizienz und die langfristigen Betriebskosten

Der Energieverbrauch ist einer der größten Betriebskosten industrieller Lüftungsanlagen. Ein Ventilator kann jedes Jahr Tausende von Stunden laufen, sodass bereits kleine Effizienzverbesserungen zu erheblichen Einsparungen führen können.

Ein moderner Radialventilator vom Typ D kann optimiert werden durch:

Auswahl hocheffizienter Motoren

Verbessertes Laufraddesign

Steuerung des Frequenzumrichters (VFD).

Aerodynamische Optimierung

Ein reales Beispiel stammt aus einer Automobilfertigungsanlage, in der Lüftungsventilatoren für Produktionslinien kontinuierlich betrieben wurden. Nachdem veraltete Geräte durch einen hocheffizienten Radialventilator vom Typ D ersetzt und eine variable Geschwindigkeitsregelung hinzugefügt wurden, reduzierte das Werk unnötige Luftströme in Zeiten geringer Last und erzielte spürbare Energieeinsparungen.

Für Unternehmen, die einen langfristigen Betrieb planen, ist die Bewertung der Gesamtbetriebskosten oft wichtiger als der anfängliche Kaufpreis.

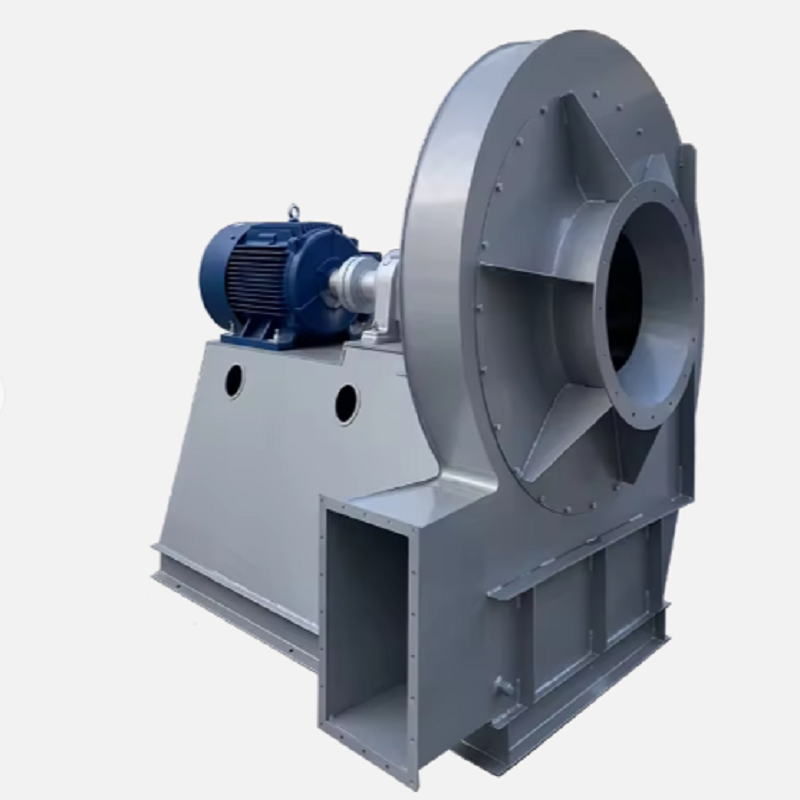

Schritt 4: Wählen Sie einen zuverlässigen Hersteller und bestätigen Sie die Anpassungsfähigkeit

Industrielle Lüftungssysteme sind selten identisch. Ein professioneller Hersteller sollte technischen Support bieten, anstatt nur Standardprodukte zu verkaufen.

Berücksichtigen Sie bei der Bewertung eines Lieferanten für Typ-D-Radialventilatoren Folgendes:

Erfahrung im Ingenieurwesen

Produktionsfähigkeit

Leistungstestverfahren

Individuelle Gestaltungsmöglichkeiten

Technischer Kundendienst nach dem Verkauf

Beispielsweise benötigte ein Lebensmittelverarbeitungsunternehmen eine Lüftungslösung, die feuchter Luft und strengen Hygieneanforderungen gerecht wird. Der Lieferant modifizierte die Materialauswahl des Ventilators und passte das Design an die Betriebsbedingungen des Kunden an. Der maßgeschneiderte Radialventilator vom Typ D konnte ohne größere Umbauten erfolgreich in das bestehende Lüftungssystem integriert werden.

Ein Hersteller mit starken technischen Fähigkeiten kann dazu beitragen, kostspielige Fehler bei Installation und Betrieb zu vermeiden.

Häufige Fehler bei der Auswahl eines industriellen Radialventilators

Viele Belüftungsprobleme werden eher durch eine falsche Auswahl als durch eine schlechte Produktqualität verursacht. Zu den häufigsten Fehlern gehören:

Die Auswahl basiert nur auf der Motorleistung

Ein größerer Motor bedeutet nicht immer eine bessere Leistung. Überdimensionierte Ventilatoren verbrauchen möglicherweise mehr Strom und arbeiten gleichzeitig ineffizient.

Systemwiderstand ignorieren

Der tatsächliche Luftstrom hängt vom gesamten Kanalsystem ab, nicht nur von der Ventilatorspezifikation. Falsche Druckberechnungen können zu einer schlechten Belüftung führen.

Eine zukünftige Erweiterung wird nicht in Betracht gezogen

Industrieanlagen erhöhen häufig die Produktionskapazität. Durch die Auswahl von Geräten mit angemessener Flexibilität können zukünftige Ersatzkosten gesenkt werden.

Ein richtig ausgewählter Radialventilator vom Typ D sollte aktuelle Anforderungen mit zukünftigen Betriebsanforderungen in Einklang bringen.

Praktische Checkliste vor dem Kauf

Bevor Sie eine Bestellung aufgeben, sollten industrielle Einkäufer die folgenden Informationen bestätigen:

Welche Luftleistung ist erforderlich?

Wie hoch ist der gesamte Systemdruck?

Welche Art von Gas oder Luft wird verarbeitet?

Wie hoch ist die Betriebstemperatur?

Ist Korrosions- oder Staubschutz erforderlich?

Funktioniert der Lüfter kontinuierlich?

Ist eine Geschwindigkeitskontrolle erforderlich?

Stellt der Lieferant Leistungstestdaten zur Verfügung?

Diese Checkliste hilft Ingenieuren bei der Auswahl eines geeigneten Radialventilators vom Typ D und bei der Vermeidung von Leistungsproblemen nach der Installation.

Fazit: Wie trifft man die richtige Wahl?

Die Auswahl des richtigen Industrieventilators erfordert mehr als nur den Vergleich der Produktspezifikationen. Eine erfolgreiche Lüftungslösung hängt von genauen Berechnungen, einer ordnungsgemäßen Anwendungsanalyse und der Zusammenarbeit mit einem erfahrenen Hersteller ab.

Ein gut konzipierter Radialventilator vom Typ D kann in anspruchsvollen Industrieumgebungen für einen stabilen Luftstrom, einen geringeren Energieverbrauch und eine zuverlässige Leistung sorgen. Durch die Berücksichtigung von Luftstromanforderungen, Druckbedingungen, Betriebsumgebung und langfristigen Kosten können Unternehmen ein Lüftungssystem schaffen, das eine bessere Effizienz und höhere Zuverlässigkeit bietet.

Bei Industrieprojekten ist immer der zum System passende Ventilator die beste Wahl – und nicht einfach das größte oder leistungsstärkste verfügbare Modell.
